SCHALLMESSTECHNIK

Lärmmessung am Arbeitsplatz

nach der LärmVibrationArbSchV.

SVAN-953

Echtzeit-Schallpegel-Analysator
Kl.2 nach IEC 61672

Displaydarstellungen der 95X Serie


 Schall
Dynamikbereich:
 120 dB
Messbereich:
 25-141 dB
Frequenzbereich:
 20 Hz - 20kHz
Speicher:
 16MB erweiterbar mit USB-Stick

Optionen

  • Pegelzeitverlauf min. 2ms
  • Echtzeit-Oktav-Bandfilter 31,5Hz - 16 kHz
  • Echtzeit-Schmalband ( FFT )-Analyse  800 Linien
  • Umfangreiche Trigger- und Timerfunktion
  • Personenbezogenes Lärmdosimeter

Zubehör im Lieferumfang

  • Windschirm
  • PC-Software
  • USB Anschlusskabel
  • Netzstecker
  • Kunststoff-Koffer

Kombinierte Messung

mit dem "Alleskönner"

SVAN-959

Echtzeit-Schallpegel- Analysator Kl.1
nach IEC 61672 und Schwingungsanalysator Kl.1


  SchallSchwingung
Dynamikbereich:
  110 dB110 dB
Messbereich:
  15-145dB0,003-50.000m/s²
Frequenzbereich:
  3,5Hz-20kHz
Speicher:
  32MB erweiterbar mit USB-Stick

Optionen

  • Echtzeit Terz-/Oktavbandfilter
  • Pegelzeitverlauf und Pegelstatistik
  • Maschienenfilter nach ISO10816-1
  • Schmalband-Filter FFT bis 22,4kHz mit 1920 Linien
  • RT60 Nachhallzeitmessung im Echtzeit-Terzband
  • Humanschwingung nach ISO 8041
  • Echtzeit USB-Host-WAV-Signal-Speicherung
  • Rauschgenerator - Bauakustik
  • programmierbarer Echtzeit-Bandpass-Filter
  • Drehzahlmessung RPM oder RPS

Zubehör im Lieferumfang

  • Windschirm
  • PC-Software
  • USB Anschlusskabel
  • Netzgerät
  • Kunststoff-Koffer

Lärm-Messung
am Arbeitsplatz und Industrie

SVAN-971

Integrierender Schallpegel- Analysator
Kl.1 nach IEC 61672-1: 2002


  Schall
Dynamikbereich:
  120dB
Messbereich:
  15 - 140 dB
Frequenzbereich:
  10Hz - 20kHz
Speicher:
  8 GB microSD-Karte

Optionen

  • Pegelzeitverläufe
  • Pegelstatistik L1-L99
  • Kommentarspur-Aufzeichnung
  • Echtzeit-Oktavband-Analyse 31,5Hz - 16kHz
  • Echtzeit-Terzband-Analyse 25Hz - 20kHz
  • Echtzeit-Ton-Signal-Aufzeichnung bis 12kHz
  • synchr. zum Pegelzeitverlauf

Zubehör im Lieferumfang

  • Windschirm
  • PC-Software
  • USB-Anschlusskabel

Kombinierte Schall- und Schwingungsmessung
am Arbeitsplatz und Industrie

SVAN-977
Intergrierender Schallpegel- Analysator
Kl.1 nach IEC 61672-1: 2002
und Schwingungs- Analysator nach ISO 10816-1


  SchallSchwingung
Dynamikbereich:
  110 dB110 dB
Messbereich:
  15 - 140 dB0,003 - 50.000 m/s2
Frequenzbereich:
  1Hz - 40kHz1Hz - 40kHz
Speicher:
  4 GB microSD-Karte

Optionen

  • Echtzeit-Terzband-Analyse 0,8Hz - 20kHz
  • Echtzeit-Schmalband (FFT)- Analyse bis
    22,4kHz mit 1.600 Linien
  • Echtzeit-Ton-Signal-Aufzeichnung bis 48kHz,
    synchr. zum Pegelzeitverlauf
  • RT60 Nachhallzeit-Messung gemäß
    ISO3382 im Terzband 31,5Hz - 10kHz
  • Drehzahl-Messung RPM oder RPS

Zubehör im Lieferumfang

  • Windschirm
  • PC-Software
  • USB-Anschlusskabel

Zubehör für Schall-
und Schwinguns-Messtechnik

Zubehör

  • SV30/ SV31: Akustische Kalibratoren Kl. 1 und Kl. 2
    nach IEC60942     + PTB Zulassung und eichfähig
    (94dB und/oder 114dB bei 1000Hz)
  • Mikrofon-Kapseln Kl. 1/2
  • Mikrofon-Vorverstärker
  • Mikrofon-Verlängerungskabel
  • Mikrofon-Stative
  • Außen-Mikrofon-Einheit
  • Schwingungs-Kalibratoren
    (159 Hz / 9,81 m/s oder 80 Hz / 9,81 m/s)
  • Schwingungs-Sensoren und Kabel
  • Triax.-Schwingungs-Sensoren
  • externe Spannungsversorgungen
  • Koffer und Taschen

Unterstützende
Software-Lösungen

Die SVANTEK-Systeme können mit weiteren
Software-Programmen im online- oder

offline-Modus ergänzt werden.

SvanPC+ Software:
Leistungsstarke Software für alle SVANTEK Schall- und Schwingungsanalysatoren

  • Datenübernahme der Messergebnisse auf den PC
  • Darstellung der Messergebnisse als Tabellen und
    Grafiken mit Export nach Excel und Word
  • Erstellen von Messgeräte- Setups
  • Nachverarbeitung der Pegelzeitverläufe und Spektren
    der Messergebnisse mit dem Berechnungsmodul
  • Synchrone Wiedergabe der Tonaufzeichnungen zum
    Pegelzeitverlauf (bei SVAN 957/959)
  • WIN 2000 / XP / VISTA / Windows 7


SvanPC+_RC:
(Fernsteuerung- und Kommunikations-Modul)

Software zur Bedienung und Datenübertragung der SVANTEK Lärmüberwachungsstationen

  • Fernsteuerung der Svantek Mess-Stationen über
    GPRS, LAN, WLAN, und Internet
  • Simultane Datenabfrage von mehreren
    Mess-Stationen
  • Verschiedene Möglichkeiten der Datenübertragung/Datenspeicherung
    (manuell, automatisch)
  • Echtzeit- Messdatenansicht
  • Automatisch einstellbarer HTML Code zur Datendarstellung
  • Eingebauter ftp- Client für Datentransfer
  • Komfortable und sichere Optimierung der GPRS-
    Verbindung ( idel bei besonders schwachen und verlorenen
    Verbindungen)

SCHWINGUNGSTECHNIK

8-Kanal-Human-Vibrations-Analysator

SV 106

  • 6 Kanal Humanschwingungsmesser und Analysator der neuesten Generation nach ISO 8041, ISO 2631-1/2/5und ISO 5349
  • 2 weitere Kanäle zur Messung der Kraft
  • Ideal für Hand/Arm- und Ganzkörper Vibrationsmessungen nach der LärmVibrationsArbSchV.

Schwingung
Dynamikbereich:
 80 dB, 6x16 bits A/D   Konverter
Messbereich:
 SV38: 0,01ms-2 RMS -
 50ms-Peak
 V39 A/L: 0,001ms-2 RMS -
 500ms-2 Peak
 SV50: 0,01ms-2 RMS -
 5000ms-2 Peak
Frequenzbereich:
 0,1Hz - 2000Hz
Kraftbereich:
 0,2N - 100N
Speicher:
 16MB erweiterbar mit Flash-Micro-Card

Optionen

  • Gleichzeitiges Messen mit 2 traxialen Beschleunigungsaufnehmern
  • Zeitsignalaufzeichnungen für Schockmessung (ISO2631-5)
  • Parallele Messung der Echtzeit Terz-
    Oktavanalyse in allen Kanälen
  • Erschütterungsmessungen nach DIN 4150
  • Farbdisplay der neuesten Generation (Organics LED)
  • Speicherung des Schwingungszeitverlaufs

Zubehör

  • PC-Software
  • USB Anschlusskabel

Schwingungs-Messung
im Maschinenbau &
Maschinenüberwachung


SVAN 954

  • Echtzeit-Schwingungs-Analysator Kl.1 für die
    Vibrationsmessung und Schwingungs-überwachung an Maschinen
  • Maschinen-Filtermessung 10Hz - 1kHz
    nach ISO10816
  • Paralleles Messen von Beschleunigung,
    Geschwindigkeit und Weg
  • IEPE, Ladung und direkter Eingang

Schwingung
Dynamikbereich:
 100 dB
Messbereich:
 0,003 - 50.000 m/s²
Frequenzbereich:
 0,8 Hz - 20 kHz
Speicher:
 16MB

Optionen

  • Datenlogger min. 10ms
  • Echtzeit-Oktav-Analyse 1Hz - 16kHz
  • Echtzeit FFT-Analyse mit 1600 Linien
  • Drehzahlmessung RPM oder RPS mit Laser-
    Tachometer
  • Pralleles Messen des Schwingungszeitverlaufs (RMS, Max, P-P, Peak inkl. Frequenzanalyse)
  • Robustes leichtes Gehäuse (390g inkl. Batterien)

Zubehör

  • Sensor SV 3185D mit 100 mV/g
  • PC-Software
  • USB Anschlusskabel

Mehrkanal-Messung
von Schall und Schwingung

SVAN 958

  • Integrierender Echtzeit Impuls Schallpegel-Analysator Kl. 1 nach IEC 61672-1
  • Schwingungs-Analysator Kl.1 nach ISO 8041
  • Humanschwingung nach ISO 2631-1/2  ISO 5349
  • Maschinen- Filtermessung 10Hz-1kHz nach ISO 10816
  • Ideal für Lärmmessungen, Hand/Arm und Ganzkörper-Vibrationsmessungen nach der LärmVibrationsArbSchV..
pro KanalSchallSchwingung
Dynamikbereich:100 dB100 dB
Messbereich:22-141 dB0,003-50.000 m/s²
Frequenzbereich:10 Hz - 20 Khz0,5 Hz - 20 Khz
Speicher:32 MB erweiterbar mit USB-Stick

Optionen

  • Parallele Messung der Echtzeit-Oktav-/ Terz-Analysen in
    allen Kanälen von 0,8Hz - 20kHz
  • Schmalbandfilter (FFT-1920 Linien, cross spectrum)
  • RT60 Nachhallzeitmessung im Echtzeit-Terzband mit Impuls und Rauschanregung
  • USB-Echtzeit-Host-WAV-Signalspeicherung
  • Schall- Leistungsberechnung
  • Pers.bez. Lärmdosimeter
  • Drehzahlmessung RPM oder RPS
  • Erschütterungsmessung nach DIN 4150 (mit SV 207)
  • Speicherung des Schwingungszeitverlaufs
  • Einfachste Bedienung durch vorgegebene und frei definierbare Setups

Zubehör

  • PC-Software
  • USB Anschlusskabel

Alle Schwingungen
messen und analysieren

SVAN 956

  • High- End Echtzeit-Schwigungs-Analysator Kl.1
  • Maschinen-Filtermessung 10Hz - 1kHz nach ISO10816
  • Paralleles Messen von Beschleunigung,
    Geschwindigkeit und Weg
  • IEPE und direkter Eingang

Schwingung
Dynamikbereich:
 100 dB
Messbereich:
0,003 - 50.000 m/s2
Frequenzbereich:
0,5 Hz - 20 kHz
Speicher: 32MB erweiterbar mit USB-Stick

Optionen

  • Datenlogger min. 10ms und USB-Speicher
  • Echtzeit-Terz-/ Oktav-Bandfilter
  • Echtzeit FFT-Analyse mit 1600 Linien
  • Aufzeichnen des Zeitsignals auf eingestecktem USB-
    Stick (Echtzeit-USB-Host-WAV-Signal-Speicherung)
  • Benutzer programmierbare Filter (LP, HP und Bandpass)
  • Lagerzustands-Analyse
  • Massewuchtung in 2 Ebenen
  • Humanschwingungs ISO 8041
  • Drehzahlmessung RPM oder RPS mit Laser-Tachometer

Zubehör

  • Sensor SV 3185D mit 100 mV/g
  • PC-Software
  • USB Anschlusskabel

NEUHEITEN

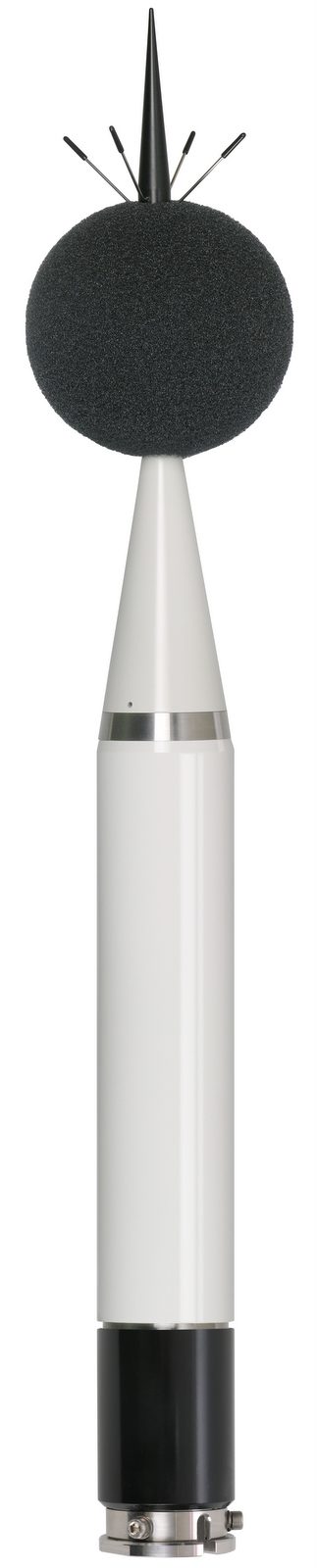

SV200A
Lärm-Mess-Station    - PTB Bauartzulassung

  • SV200A ist eine einzigartige Lärmüberwachungs-Einheit mit einem eingebautem Schallpegel-Analysator, integriertem Kontroller und Kommunikationssystem. Das Design und die technologischen Leistungen entsprechen der zeitgemäßen Ausführung "all in one".   - jetzt mit PTB - Zulassung !

    SV200A ist die ideale Wahl für die unbeaufsichtigte, dauerhafte oder kurzzeitige Lärm-Messung zusammen mit Wetterdaten-Aufzeichnung. Durch die wählbare horizontale oder vertikale Mikrofon-Charakteristik ist die Verwendung für Umweltärm- oder Fluglärm-Überwachung sein Einsatzgebiet.

    Der einfache mechanische Aufbau der sehr robusten und wetterfesten Mikrofon-Einheit erlaubt eine einfache direkte Kalibrierung mittels eines 1/2"  Schallkalibrator. Auch ein automatischer, periodischer Selbsttest ist über den eingebauten elektrostatischen Kalibrator einstellbar.

    SV200A bietet maximale Messdatenspeicherung auf einer internen microSD-Karte oder mittels automatischer Datenübertragung auf einen PC bzw. FTP-Server.

    Durch das robuste Gehäuse und interne Klimatisierung ist die Elektronik vor Überhitzung, Feuchtigkeit und Kondensation geschützt. Mit dem eingebauten Akku ist der SV200 auch netzunabhängig und somit in fast allen Umgebungsbedingungen einsetzbar.

Eigenschaften

  • "all in one" Langzeit-Lärm-Überwachungseinheit
  • Schallpegel-Analysator Kl.1 gemäß IEC 61672-1
  • 1/1 und 1/3 Oktav Echtzeit-Analyse
  • Pegelzeitverlauf in Echtzeit > 10ms
  • Pegel- und Frequenz-Statistik
  • Ton-Aufzeichnung (synchron)
  • Horizontale und vertikale Mikrofoncharakteristik
  • Automatische elektrostatische Kalibrier-Prüfung
  • Messdaten-Speicherung über interne microSD-Karte
  • Hocheffektiver Windschirm
  • Robuste, wetterfeste u. klimatisierte Einheit IP66
  • LAN/ Wi-Fi oder 3G Modem Datenübertragung
  • Meteorologische Datenankopplung
  • Einfache Bedienung über PC, Smartphone oder
    externe Display-Einheit
  • Zeitsynchronisation und GPS-Position
  • Eingebauter Akkubetrieb bis 48 Std.
  • Ladung mit Netzbetrieb oder Sonnenkollektor
  • Eingebauter Web-Browser und PC-Software

Technische  Daten

Standarts
Kl.1 gemäß IEC 61672-1 :2002
Frequenzbewertung
A, C, Z, (synchron)
RMS Detektor

Digital Echtzeit-RMS-Detektor mit Peak-Abtastung, Ergebnis 0.1 dB Zeitkonstante: Slow, Fast, Impulse (synchron)
Mikrofon
Microtech Gefell MK 250, 50 mV/Pa,
vorpol. 1/2" Kondensator-Mikrofon mit Eichgitter
Messbereich
20 dBA RMS / 140 dBA Peak
Eigenrauschen
< 15 dBA RMS
Dynamikbereich
> 115 dB
Frequenzbereich
3.5 Hz / 20 kHz
Messergebnisse
SPL, Leq, SEL, Lden, Ltm3, LMax, LMin, LPeak
Statistiken
Ln (L1-L99) Histogramm Schallpegel und 1/1 und 1/3 Oktav-Analyse Parallele Messung in drei Profilen mit unabhängigen Bewertungsfilter- u. Detektor-Einstellungen
1/1 Oktav- Analyse
Echtzeit-Oktavband-Analyse Type 1 gemäß IEC 61260 (10 Hz / 20 kHz)
1/3 Oktav- Analyse
Echtzeit-Oktavband-Analyse Type 1 gemäß IEC 61260
(0,8 Hz / 20 kHz)
Messdaten
Breitb.- Ergebnisse, Spektren und Wetterdaten ab 1 Sekunde Speicherintervall und Pegelzeit-Verläufe ab 10 Milli-Sekunden Speicherintervall
Ton-Aufzeichnung
Echtzeit-Ton-Signal-Aufzeichnung in wav-Dateiformat, Ereignis synchron zum Pegelzeitverlauf
Ton-Übertragung
Online Echtzeit-Ton-Signal über Internet-Verbindung
(Internet-Radio) (Option)

Basisdaten

Gehäuse-Schutzart
IP 66
Eingang
Netz-Ladegerät/ Sonnenkollektor LEMO 3-Pin,
Ext. I/ O Buchse LEMO 9-Pin
Fern-Kalibration
Eingebauter elektrostatischer Kalibrator,
manuelle oder automatische Auslösung
Messdaten-Speicher
MicroSD-Karte 16GB (fest)
Anzeige & Bedienung
Bedienungs-Einheit mit Anschlusskabel (optional)
Datenschnittstellen

USB/ Serial RS 232

4G Modem (inkl. in Version 1)

Wi-Fi Module (inkl. in Version 2)
Stromversorgung

Li-lon Akku (fest)

Sonnenkollektor (nicht enthalten)

Ext. DC Netz-Ladegerät

(wassergeschützt; enthalten)

Betriebszeit > 48 Std.

(14.4 V / 2.45 Ah)*

MPPT Spannung 17.0 V / 20.0 V

10.5 V / 30.0 V

(17.0 V / 30 V interne Akkuladung)
Betriebsbedingungen

Temperatur von -30°C - 60°C

Luftfeuchtigkeit

bis zu 100% RH

Abmessungen
Länge 700 mm, Durchmesser
70 mm ohne Windschirm ( Wind-
schirm Durchmesser 130 mm)
Gewicht
ca. 2.29 kg mit Akku

SERVICE

Überprüfung und Reparatur von Schall- und Schwingungs- Messtechnik der Firmen:

Durchführung von:

DKD-Deutscher-Kalibrier-Dienst (DAkkS ISO17025)

Werkskalibration

Vorbereitung zur amtlichen Eichung

Software- und Geräteupdates

Schulungen der Schall und Schwingungstechnik
